소프트웨어 Flow Chart 작성법. 무료 온라인 에디터 drawio 사용법.



---

1. Flow Chart란?

Flow Chart는 프로세스의 흐름을 나타내는 다이어그램.

복잡한 작업을 단순화하고, 소프트웨어 로직 또는 비즈니스 워크플로우를 명확히 설명할 수 있다.

일반적으로 다음과 같은 상황에서 사용된다.

• 알고리즘 설계: 코드 작성 전에 프로세스 구조 설계.
• 프로젝트 관리: 업무 흐름을 체계적으로 정리.
• 문서화: 시스템 프로세스를 시각적으로 설명.

---

2. Flow Chart의 기본 요소

Flow Chart는 표준화된 기호를 사용하며, 주요 기호는 다음과 같다.

---

3. Flow Chart 작성 단계

1) 목표 정의

Flow Chart를 작성하기 전, 어떤 문제를 해결할 것인지 또는 무엇을 설명할 것인지 명확히 정의해야한다.

예를 들어, "로그인 프로세스"를 설명한다고 가정해보자.

2) 주요 단계 나열

전체 프로세스를 단계별로 나열한다.

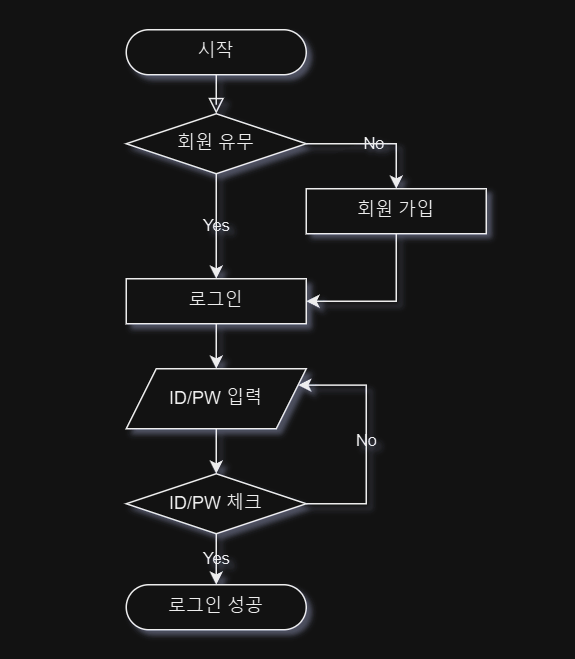

예를 들어, 로그인 프로세스의 주요 단계는 다음과 같다.

• 회원 유무 확인
• 사용자 입력 (아이디와 비밀번호) or 회원가입
• 입력된 정보 검증
• 성공 또는 실패 처리

3) 기호 선택 및 구조 설계

각 단계에 적합한 기호를 선택하고, 단계들을 시각적으로 배치한다.



4) 세부 사항 추가

필요한 경우, 각 단계에 구체적인 설명을 추가한다.

예를 들어,

• "아이디 및 비밀번호 입력" → "사용자로부터 입력 데이터 수집"
• "정보 검증" → "DB에서 사용자 정보를 확인"

5) 검토 및 최적화

작성한 Flow Chart를 검토하고, 중복되거나 불필요한 단계를 제거한다.

---

4. Flow Chart 작성 시 주의사항

1. 단순하게 유지: 너무 많은 세부사항은 복잡성을 초래할 수 있으므로 핵심 프로세스에 집중해야한다.
2. 표준 기호 사용: 표준 기호를 사용하여 누구나 쉽게 이해할 수 있도록 작성한다.
3. 일관된 방향: 흐름은 일반적으로 위에서 아래로 또는 왼쪽에서 오른쪽으로 진행된다.
4. 분기 최소화: 지나치게 많은 분기는 읽기 어렵게 만들기 때문에 필요할 때만 사용한다.
5. 도구 활용: Gliffy, Miro, drawio과 같은 무료 온라인 도구들을 사용해 작업 효율을 높힌다.

---

5. 예제: draw.io 사용법

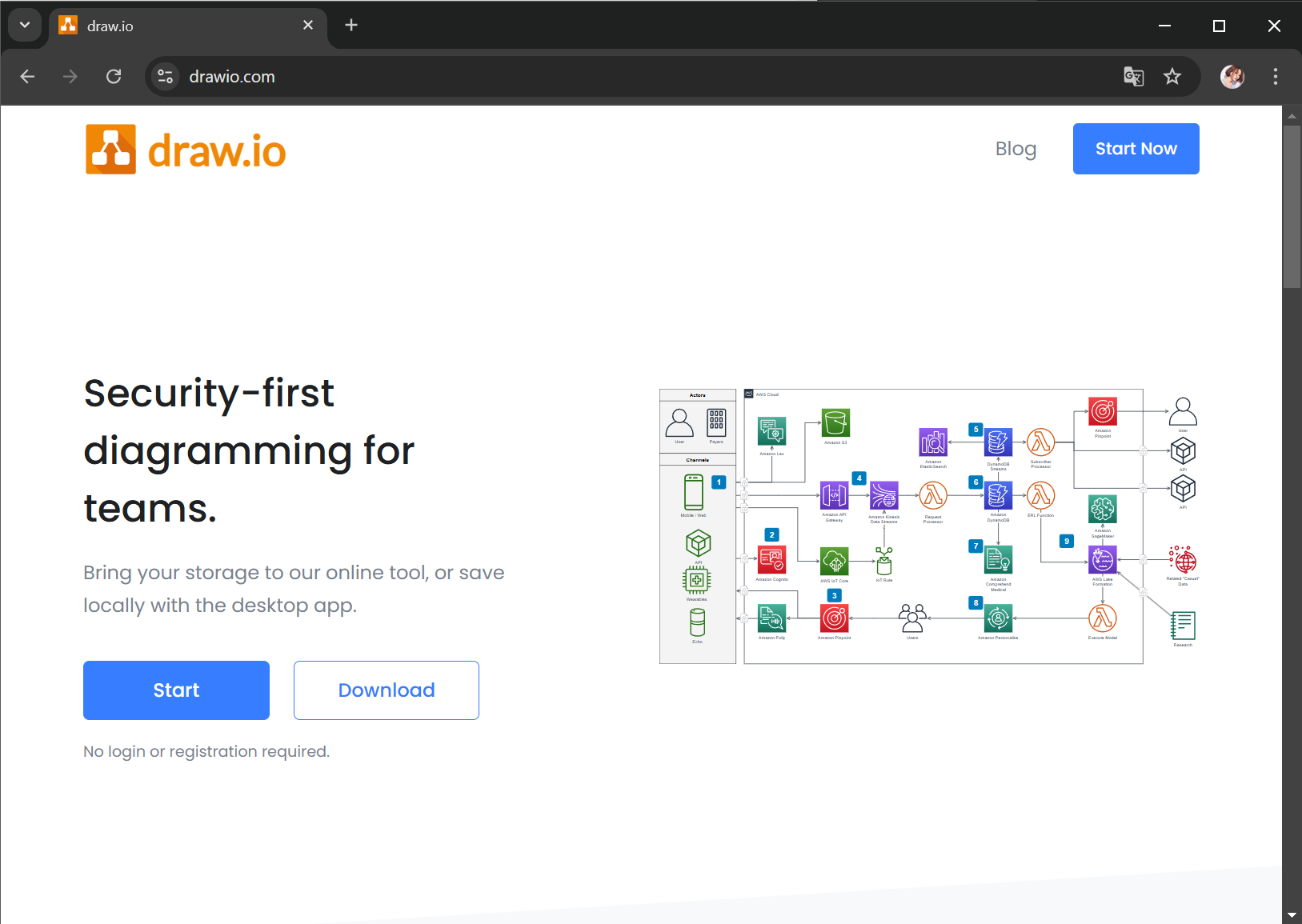

Start 버튼 클릭 (온라인 편집 이용)

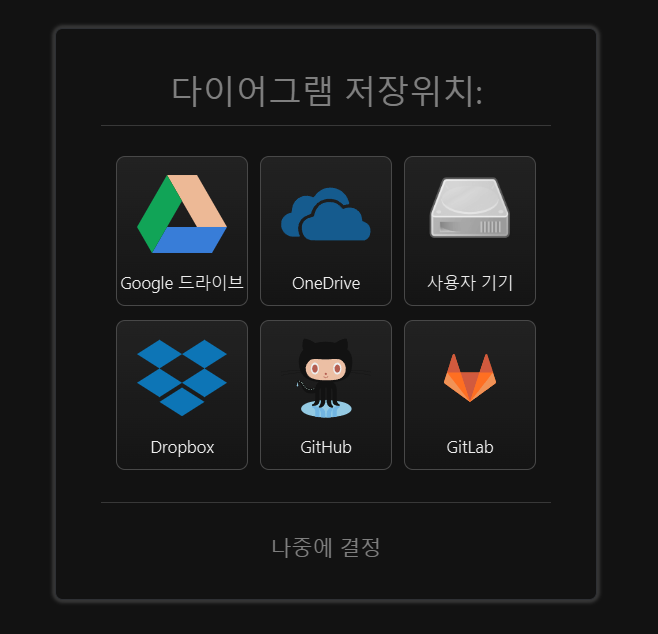

저장소 연결 기능 > Google 드라이브 선택 (편한방법으로 사용)

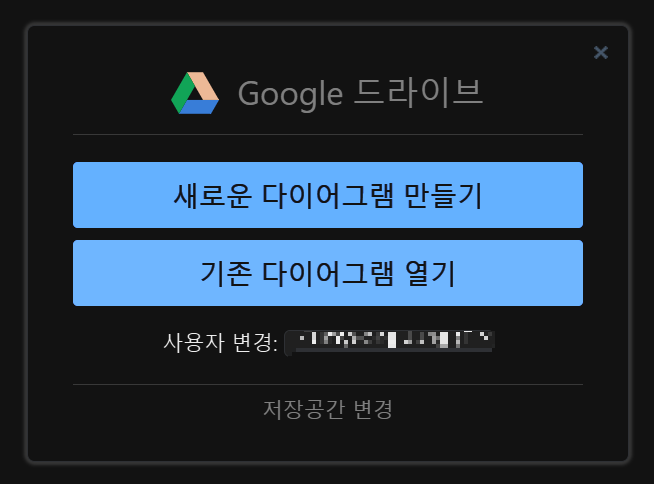

Google Drive 계정 연결 > 새로운 다이어그램 만들기 클릭

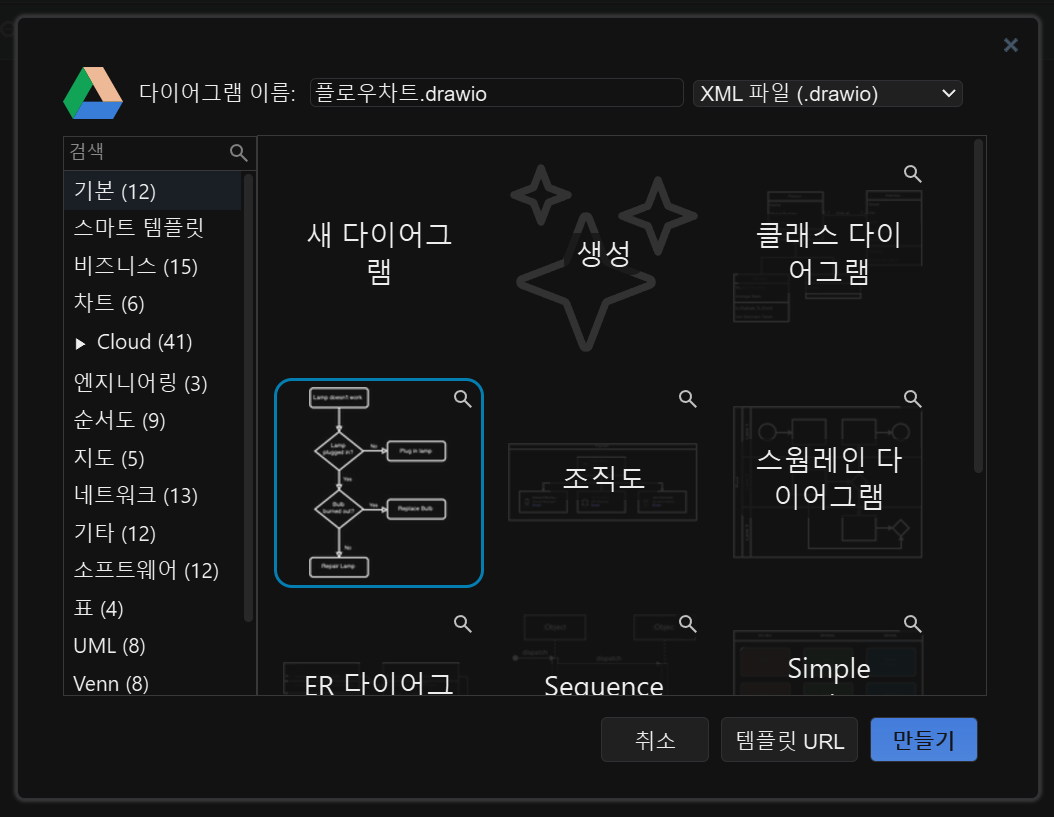

순서도 선택 > 다이어그램 이름 입력 > 만들기 클릭

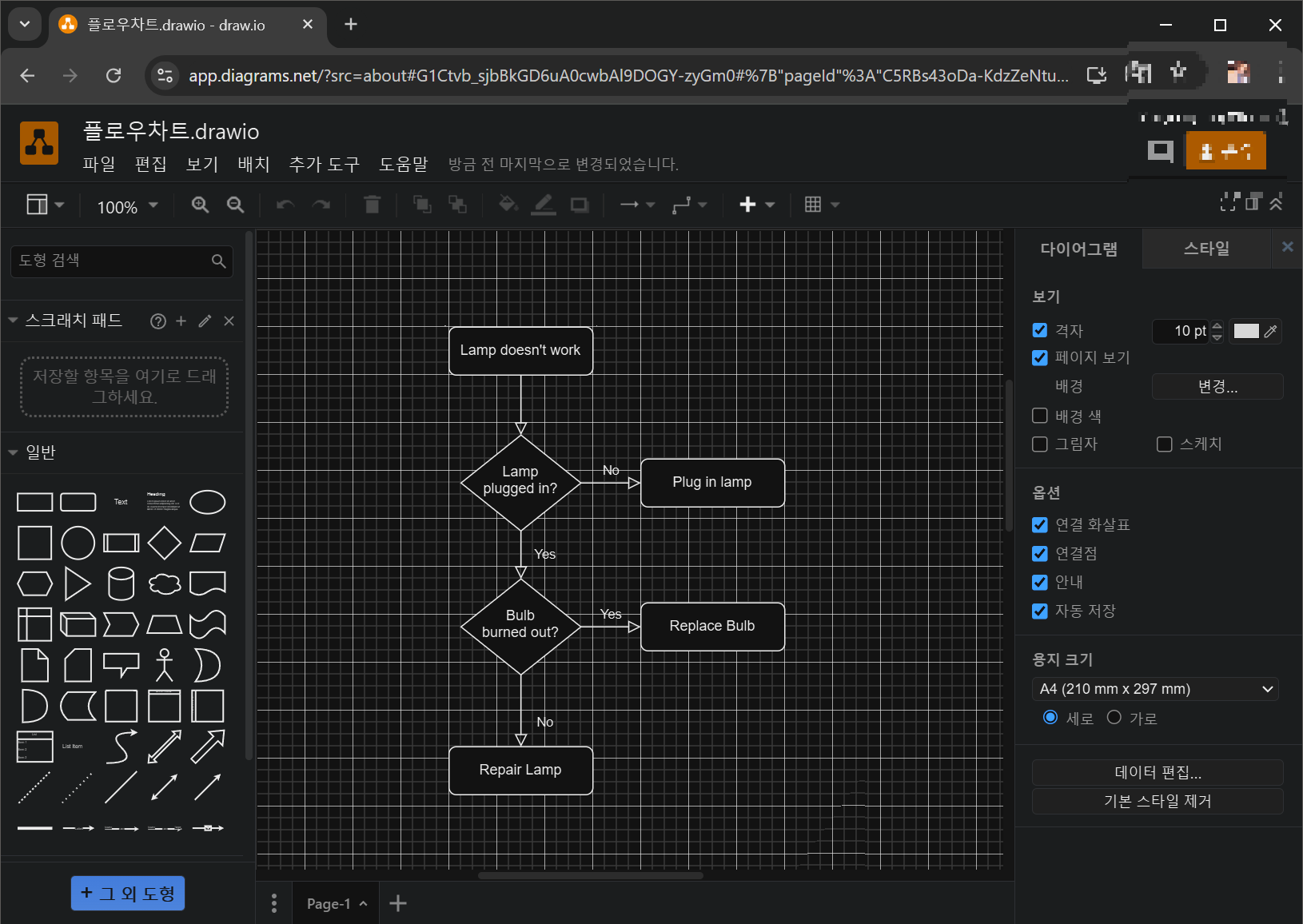

기본 생성되는 Flow Chart가 있는데, 편집해서 사용하면 된다.

---

6. 마무리

Flow Chart는 복잡한 프로세스를 시각적으로 정리하여 이해도를 높이는 강력한 도구입니다.

위의 방법을 따라 작성하면, 협업 및 소프트웨어 설계에서 큰 도움이 될 것입니다.

이제 직접 Flow Chart를 작성해 보세요!
