[C#] OpenCvSharp4 사용하여 이미지 발광영역 Rectangle 검출하기



Bitmap 이미지에서 밝은 영역의 사각형(Rectangle)을 검출하는 OpenCvSharp C# 예제 코드

---

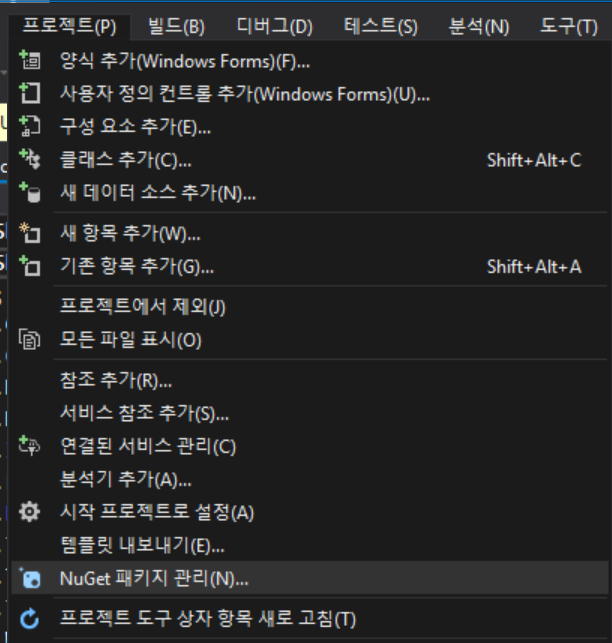

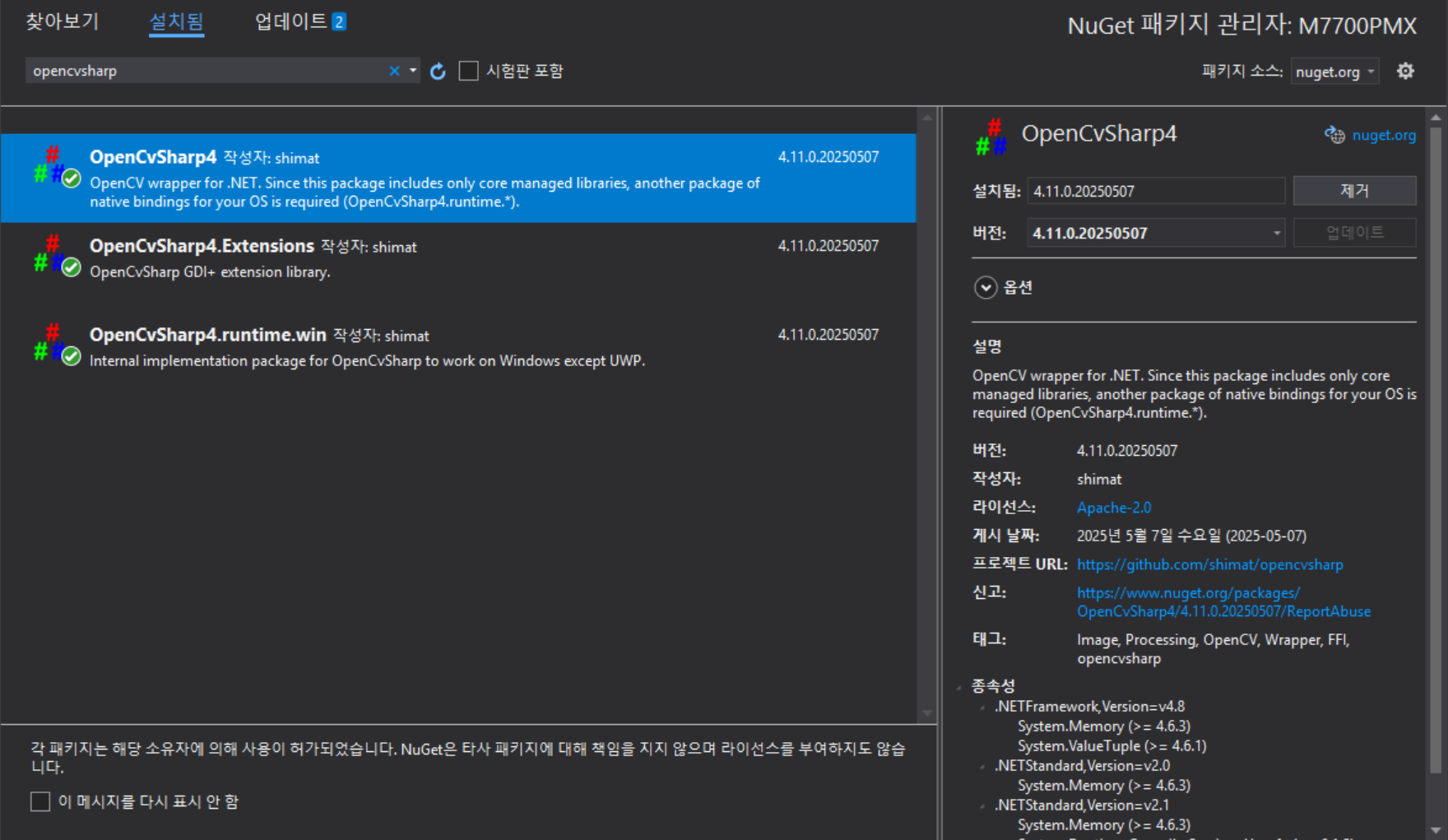

[Visual Studio NuGet Package 설치]

---

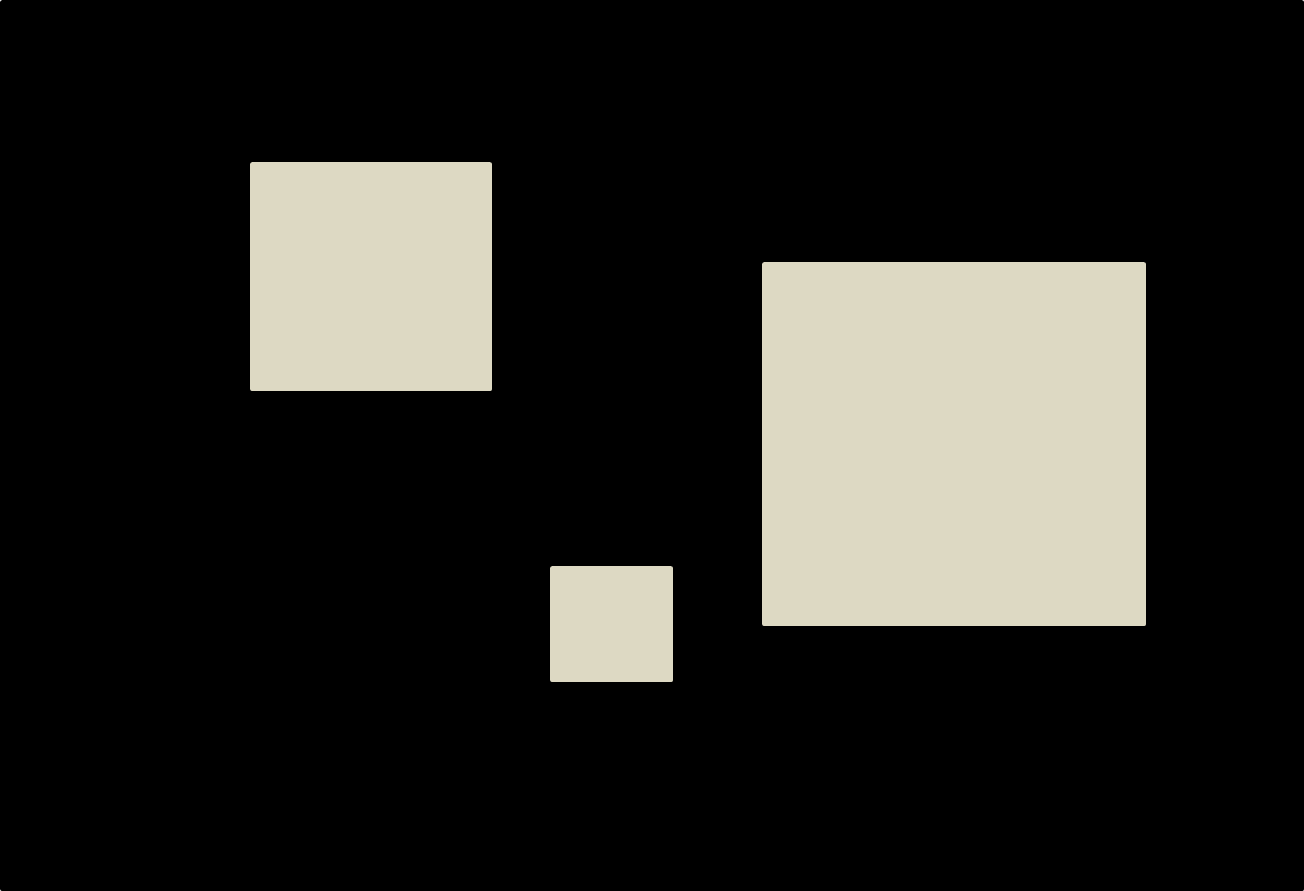

[원본 이미지, 결과 이미지 미리보기]



---

[코드 설명]



1. 이미지 로드
2. Grayscale 변환
3. 밝은 영역 마스크 생성 (Threshold)
4. Contour(윤곽선) 검출
5. 윤곽선의 BoundingRect 계산
6. 원본 이미지에 사각형 표시 후 저장

• Cv2.Threshold: 픽셀 값이 100 이상이면 흰색(255), 아니면 검은색(0)으로 변환.
• Cv2.FindContours: 밝은 영역의 윤곽선 탐색.
• Cv2.BoundingRect: 윤곽선의 최소 Bounding Box 계산.
• 작은 노이즈 제거를 위해 최소 크기 조건 추가.

---



using System;
using OpenCvSharp;

class Program
{
    static void Main()
    {
        // 이미지 경로
        string imagePath = "Original.bmp";

        // 1. 이미지 로드
        Mat src = Cv2.ImRead(imagePath);

        if (src.Empty())
        {
            Console.WriteLine("이미지를 불러올 수 없습니다.");
            return;
        }

        // 2. Grayscale 변환
        Mat gray = new Mat();
        Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);

        // 3. Threshold로 밝은 영역 마스크 생성
        Mat thresh = new Mat();
        Cv2.Threshold(gray, thresh, 100, 255, ThresholdTypes.Binary); // 100 이상을 밝은 영역으로 판단

        // 4. Contour 검출
        Cv2.FindContours(thresh, out Point[][] contours, out HierarchyIndex[] hierarchy,
                         RetrievalModes.External, ContourApproximationModes.ApproxSimple);

        // 5. 각 Contour에 대해 BoundingRect 계산 및 그리기
        foreach (var contour in contours)
        {
            Rect rect = Cv2.BoundingRect(contour);

            // 너무 작은 노이즈는 제외 (예: 너비/높이 10px 이상)
            if (rect.Width > 10 && rect.Height > 10)
            {
                Cv2.Rectangle(src, rect, new Scalar(0, 0, 255), 2);
            }
        }

        // 6. 결과 저장
        Cv2.ImWrite("Result.bmp", src);

        Console.WriteLine("밝은 영역의 Rectangle 검출 완료: Result.bmp");
    }
}
