[J1C] Serial, TCP, UDP Communication Tool 다운로드 및 사용방법





계측기, 서버, 클라이언트 등 각종 Serial, TCP, UDP 통신 테스트에 사용되는 J1C 프로그램입니다.

아래 링크에 들어가면 프로그램을 다운로드할 수 있습니다.



http://www.j1lab.com/

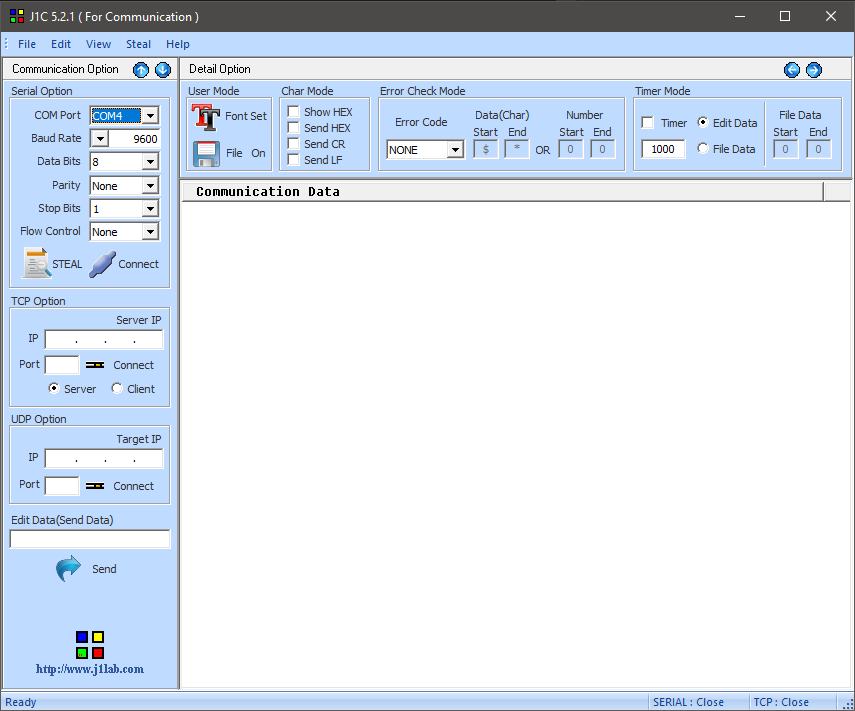

J1C - 시리얼 통신 프로그램

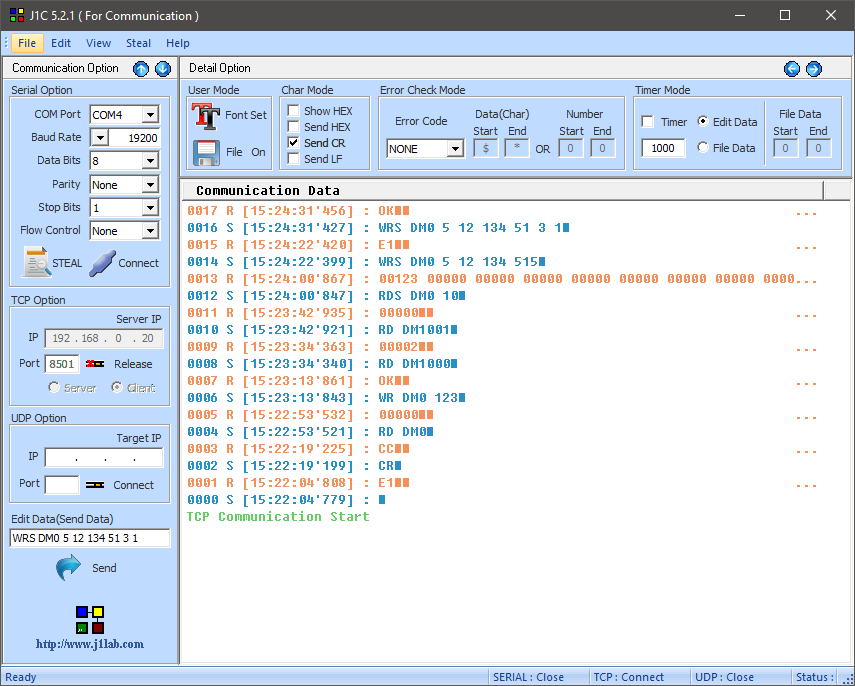

TCP 통신 테스트 예시

• Serial Option : 시리얼 통신 연결 옵션 지정 - COM Port, Baud Rate, Data Bits, Parity, Stop Bits, Flow Control
• TCP Option : TCP 통신 연결 옵션 지정 - IP, Port, Server/Client 여부
• UDP Option : UDP 통신 연결 옵션 지정 - IP, Port
• Edit Data(Send Data) : 현재 연결된 시리얼 포트 혹은 IP에 전송할 데이터를 작성하고 Send 버튼을 눌러 전송함
• Detail Option
• User Mode : 폰트 설정 창 및 프로토콜 파일 열기/닫기
• Char Mode : 화면에 표시되는 데이터를 HEX로 표시할지, 데이터를 HEX로 보낼지, 전송될 데이터에 CR, LF, CR+LF를 같이 전송할지 선택
• Error Check Mode : 데이터의 체크섬 혹은 CRC16을 계산해서 데이터의 마지막에 붙여 같이 전송
• Timer Mode : 특정 데이터를 타이머에 설정된 시간으로 자동 전송
• Communication Data : 통신 데이터 표시 창으로 파란색은 S(send) 보낸 데이터, 주황색은 R(received) 받은 데이터
